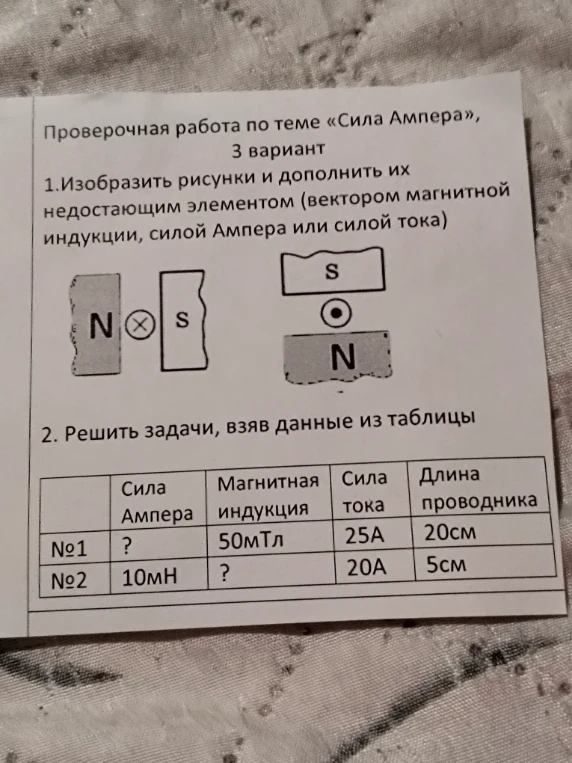

Проверочная работа по теме «Сила Ампера», 3 вариант 1.Изобразить рисунки и дополнить их недостающим элементом (вектором магнитной индукции, силой Ампера или силой тока)

### Задание 1. Определение направлений по правилу левой руки Для определения направления силы Ампера ($F_A$) используется правило левой руки: если расположить ладонь левой руки так, чтобы линии магнитной индукции входили в неё, а четыре вытянутых пальца указывали направление тока, то отогнутый на $90^\circ$ большой палец укажет направление силы Ампера. 1. **Левый рисунок**: - Магнитное поле направлено от N к S (слева направо). - Ток направлен «от нас» (обозначено крестиком $\otimes$). - По правилу левой руки: сила Ампера направлена **вверх**. 2. **Правый рисунок**: - Магнитное поле направлено от N к S (снизу вверх). - Ток направлен «на нас» (обозначено точкой $\odot$). - По правилу левой руки: сила Ампера направлена **вправо**. ### Задание 2. Расчеты Формула силы Ампера: $F_A = B \cdot I \cdot l \cdot \sin \alpha$. Будем считать, что проводник перпендикулярен линиям магнитной индукции ($\sin 90^\circ = 1$), тогда $F_A = B \cdot I \cdot l$. Переведем единицы в систему СИ: - $1 \text{ мТл} = 0,001 \text{ Тл}$ - $20 \text{ см} = 0,2 \text{ м}$, $5 \text{ см} = 0,05 \text{ м}$ - $10 \text{ мН} = 0,01 \text{ Н}$ **Задача №1**: Найти: $F_A$ $F_A = 0,05 \text{ Тл} \cdot 25 \text{ А} \cdot 0,2 \text{ м} = 0,25 \text{ Н} = 250 \text{ мН}$. **Задача №2**: Найти: $B$ $B = \frac{F_A}{I \cdot l} = \frac{0,01 \text{ Н}}{20 \text{ А} \cdot 0,05 \text{ м}} = \frac{0,01}{1} = 0,01 \text{ Тл} = 10 \text{ мТл}$. **Ответ**: 1) На левом рисунке сила Ампера вверх, на правом — вправо. 2) №1: $250 \text{ мН}$; №2: $10 \text{ мТл}$.
