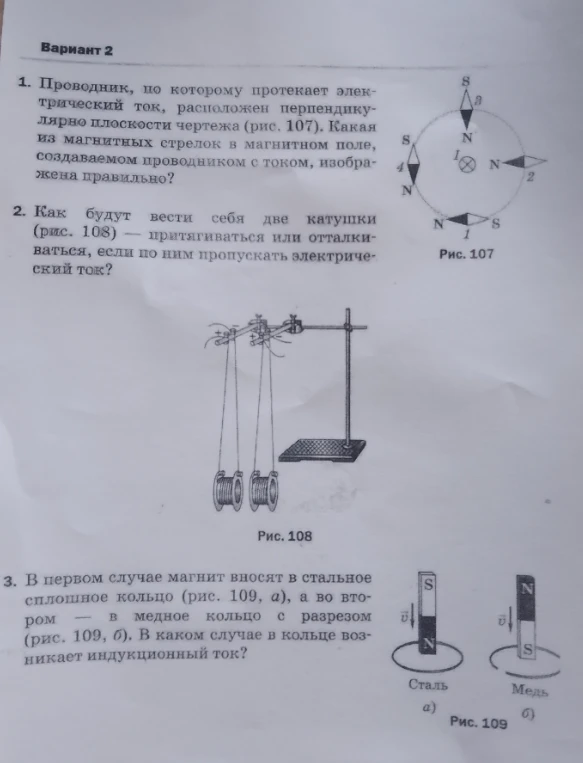

1. Проводник, по которому протекает электрический ток, расположен перпендикулярно плоскости чертежа (рис. 107). Какая из магнитных стрелок в магнитном поле, создаваемом проводником с током, изображена правильно?

### Задача 1 По правилу буравчика (или правилу правой руки): если ток в проводнике направлен «от нас» (обозначено крестиком $\otimes$), то линии магнитной индукции направлены по часовой стрелке. Магнитная стрелка всегда устанавливается так, чтобы её северный полюс (N) указывал направление вектора магнитной индукции $\vec{B}$. В данной конфигурации по часовой стрелке правильно ориентирована стрелка под номером 3. **Ответ: 3** ### Задача 2 На рисунке 108 видно, что ток в катушках течет в одном направлении (последовательное соединение источников тока так, что к «ближним» к нам виткам ток подходит одинаково). Катушки с током, текущим в одном направлении, притягиваются друг к другу (их одноименные полюса оказываются с разных сторон, а разноименные — обращены друг к другу). **Ответ: Катушки будут притягиваться.** ### Задача 3 Индукционный ток возникает только в замкнутом проводящем контуре при изменении магнитного потока через него (закон электромагнитной индукции Фарадея). а) Стальное кольцо — сплошное, значит, оно замкнуто. В нем возникает индукционный ток. б) Медное кольцо имеет разрез, значит, контур разомкнут. Ток возникнуть не может. **Ответ: Индукционный ток возникает в первом случае (рис. 109, а).**
