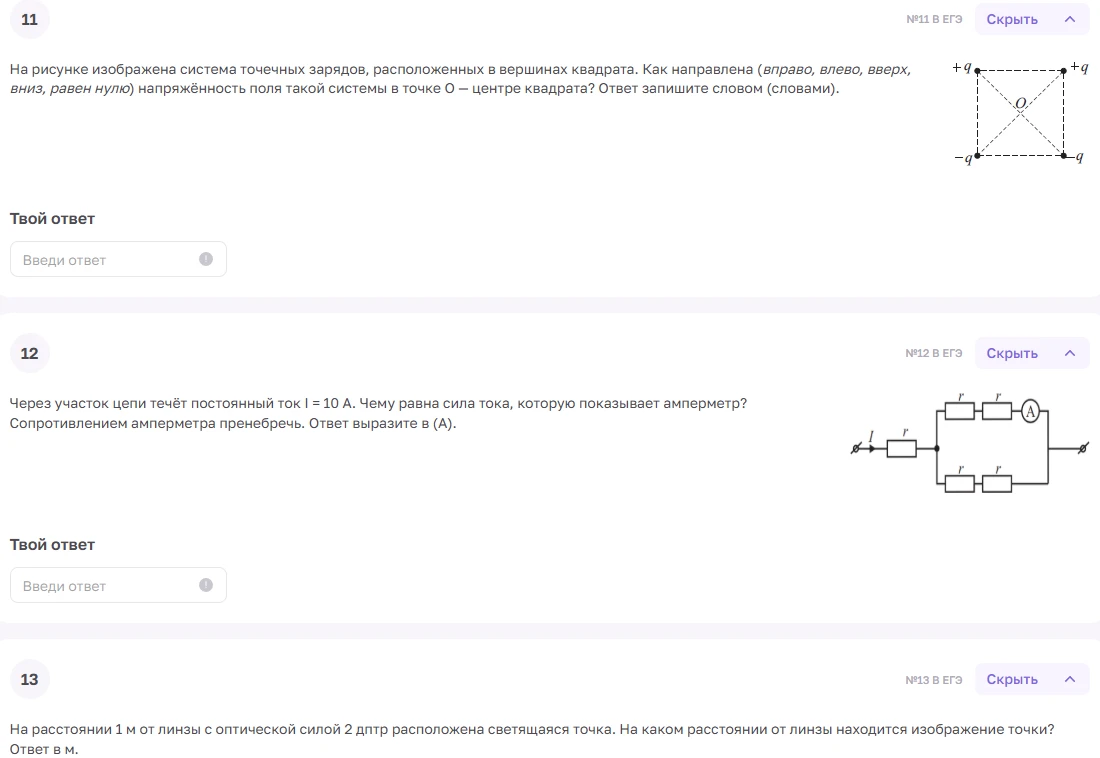

На рисунке изображена система точечных зарядов, расположенных в вершинах квадрата. Как направлена (вправо, влево, вверх, вниз, равен нулю) напряжённость поля такой системы в точке O — центре квадрата? Ответ запишите словом (словами).

### Задача №11 В центре квадрата (точка O) напряженность поля, создаваемая системой зарядов, определяется векторной суммой напряженностей от каждого заряда. - Поля от верхнего левого и нижнего правого заряда ($+q$ и $-q$) направлены вдоль одной диагонали. Напряженность от $+q$ направлена от заряда (к центру и дальше), напряженность от $-q$ направлена к заряду (от центра). Векторы складываются, усиливая друг друга по направлению к $-q$ (вниз-вправо). - Аналогично, поля от верхнего правого ($+q$) и нижнего левого ($-q$) зарядов направлены вдоль другой диагонали, усиливая друг друга по направлению к $-q$ (вниз-влево). - При сложении этих двух векторов, направленных вниз-вправо и вниз-влево, горизонтальные составляющие сокращаются, а вертикальные складываются. Результирующий вектор направлен **вниз**. **Ответ: вниз** ### Задача №12 1. Цепь состоит из входного резистора и параллельного участка. 2. Параллельный участок: верхняя ветвь содержит два резистора $r$ и $r$ (последовательно, итого $2r$), нижняя ветвь содержит два резистора $r$ и $r$ (последовательно, итого $2r$). 3. Сопротивления веток равны, поэтому ток $I = 10$ А делится пополам между ветвями. 4. Амперметр находится в верхней ветви. Ток через него равен $I_A = I / 2 = 10 / 2 = 5$ А. **Ответ: 5** ### Задача №13 Используем формулу тонкой линзы: $D = 1/F = 1/d + 1/f$, где $D = 2$ дптр, $d = 1$ м. $2 = 1/1 + 1/f$ $2 = 1 + 1/f$ $1/f = 1$ $f = 1$ м. **Ответ: 1**
