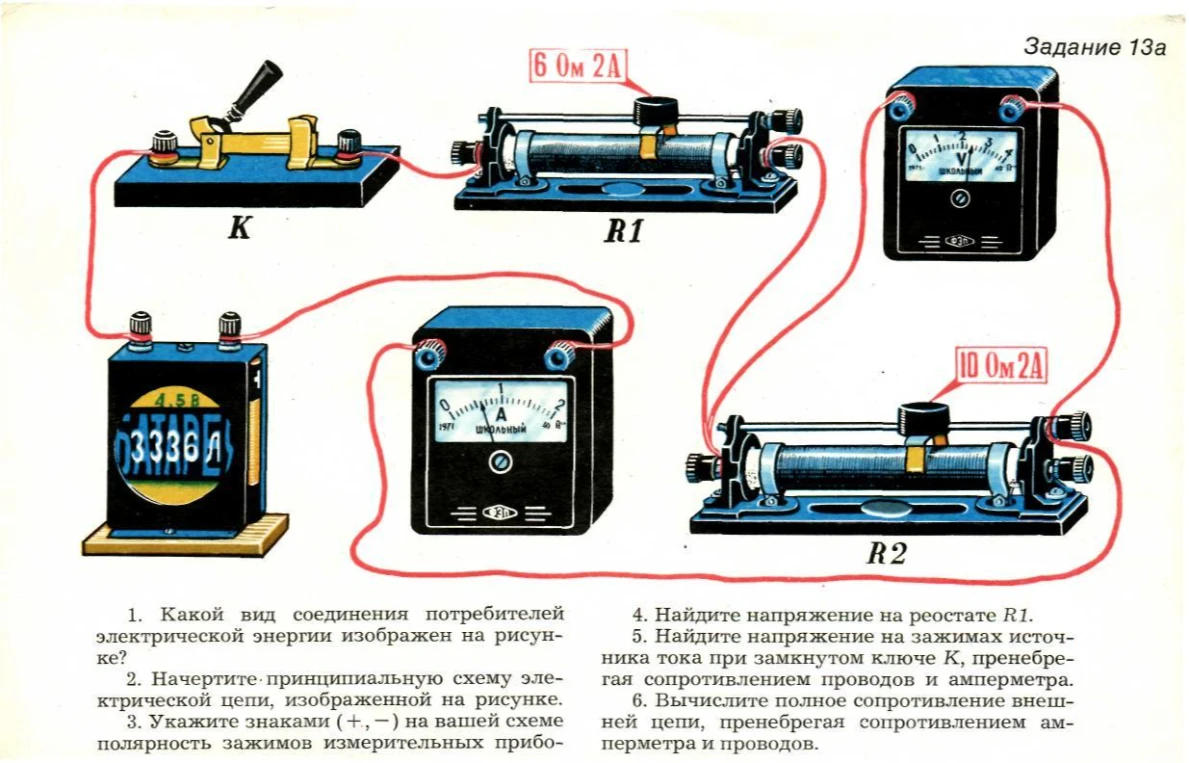

1. Какой вид соединения потребителей электрической энергии изображен на рисунке?

1. Это последовательное соединение, так как ток течет от источника через ключ, амперметр, первый реостат ($R_1$) и второй реостат ($R_2$) друг за другом. Вольтметр подключен параллельно второму реостату $R_2$ (хотя на рисунке он подключен к $R_2$, его контакты соединены параллельно этому участку). 2. Принципиальная схема: источник ЭДС (батарея) соединен последовательно с ключом ($K$), амперметром ($A$), реостатом $R_1$ (6 Ом) и реостатом $R_2$ (10 Ом). Вольтметр ($V$) подключен параллельно реостату $R_2$. 3. На схеме: - От плюса батареи провод идет к ключу. - Минус батареи идет к амперметру. - Вольтметр подключается параллельно $R_2$: «плюс» вольтметра к точке между $R_1$ и $R_2$, «минус» — к точке после $R_2$ (ближе к отрицательной клемме). 4. Напряжение на $R_1$: В цепи последовательное соединение. Сопротивления $R_1 = 6$ Ом, $R_2 = 10$ Ом. Общее сопротивление $R = R_1 + R_2 = 6 + 10 = 16$ Ом. Сила тока в цепи $I = U / R = 4.5 \text{ В} / 16 \text{ Ом} = 0.28125$ А. Напряжение на $R_1$: $U_1 = I \cdot R_1 = 0.28125 \cdot 6 = 1.6875$ В. 5. Напряжение на зажимах источника тока: Так как по условию мы пренебрегаем сопротивлением проводов и амперметра, напряжение на внешнем участке цепи равно ЭДС источника, то есть $4.5$ В. 6. Полное сопротивление внешней цепи: $R_{\text{внешнее}} = R_1 + R_2 = 6 + 10 = 16$ Ом.
