Вопрос:

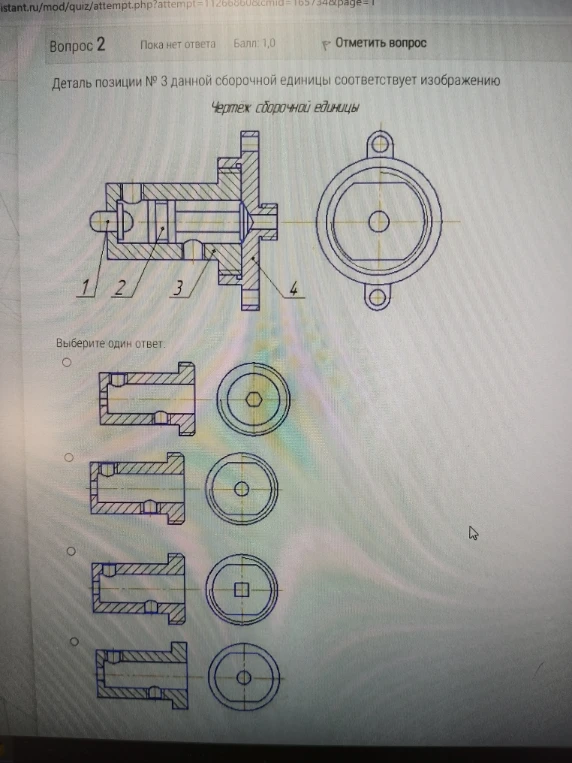

Деталь позиции № 3 данной сборочной единицы соответствует изображению

Деталь позиции № 3 данной сборочной единицы соответствует изображению
Фотография

Ответ ассистента

Для того чтобы определить деталь № 3, нужно внимательно рассмотреть ее контур на главном виде (разрезе) и вид слева. 1. На главном разрезе видно, что деталь № 3 — это полый корпус, имеющий цилиндрическую форму с фланцем справа и отверстиями по бокам. 2. На виде слева (справа от разреза) можно заметить контур детали № 3. Внутреннее отверстие имеет характерный срез, который на главном виде показан как простая цилиндрическая поверхность, но форма среза видна на виде слева. 3. Сравнивая варианты: - Вариант 1 (шестигранник внутри) — не подходит. - Вариант 2 (круг с одним срезом снизу/сверху) — соответствует контуру на чертеже сборки. - Вариант 3 (квадрат внутри) — не подходит. - Вариант 4 (полный круг без срезов) — не подходит. Правильный ответ: второй вариант (вторая картинка сверху).
