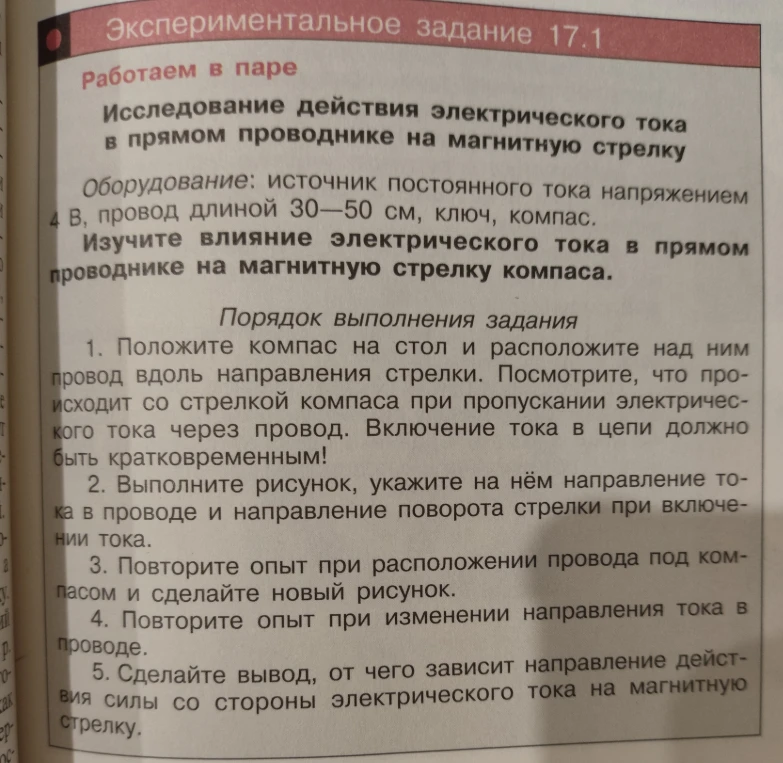

Экспериментальное задание 17.1: Исследование действия электрического тока в прямом проводнике на магнитную стрелку

Это классический опыт Эрстеда, демонстрирующий магнитное действие электрического тока. Давай разберем, что ты увидишь при выполнении этого задания: ### Ход работы и результаты: 1. **Суть эксперимента:** Когда ты пустишь ток через провод, вокруг него возникнет магнитное поле. Взаимодействие этого поля с магнитным полем стрелки компаса заставит стрелку отклониться от своего начального положения (обычно стрелка ориентирована на север). 2. **Как рисовать:** * Нарисуй провод (линию) и компас (кружок со стрелкой) под ним. * Стрелкой укажи направление тока в проводе ($I$). * Вторую стрелку покажи как отклонение магнитной стрелки. 3. **Расположение под компасом:** Если ты поменяешь положение провода (переместишь его под компас), направление отклонения стрелки изменится на противоположное. 4. **Изменение направления тока:** Если ты поменяешь местами полюса источника тока (изменишь полярность), ток потечет в другую сторону, и магнитная стрелка отклонится в противоположную сторону относительно того, что было в пункте 1. 5. **Вывод:** Направление действия силы со стороны магнитного поля тока на магнитную стрелку **зависит от направления электрического тока в проводнике и от того, где находится провод (над или под стрелкой)**. Это объясняется правилом буравчика (или правилом правой руки): магнитные линии тока охватывают проводник, и их направление меняется при смене направления тока.
