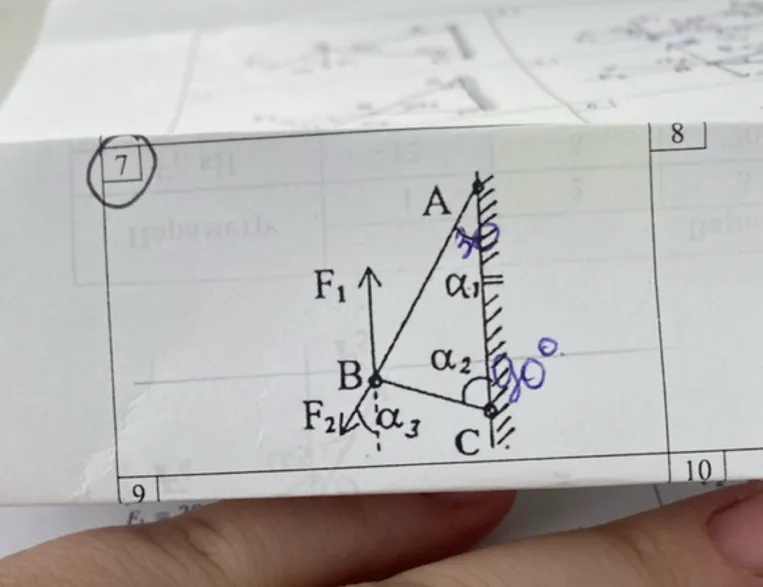

Определить аналитическим и графическим способами усилия в стержнях АВ и ВС заданной стержневой системы.

Для решения задачи методом узлов рассмотрим равновесие точки B, в которой сходятся силы F1, F2 и усилия в стержнях S_AB и S_BC. Направим усилия S_AB и S_BC от узла B (предполагаем, что стержни растянуты). ### Аналитический метод Составим уравнения равновесия для узла B в проекциях на оси координат: 1. Ось X (горизонтальная, вправо): $S_{AB} \cdot \sin(\alpha_1) + S_{BC} \cdot \cos(0) - F_2 \cdot \sin(\alpha_3) = 0$ Так как угол между BC и горизонталью 0 градусов (стержень перпендикулярен стене): $S_{AB} \cdot \sin(30^\circ) + S_{BC} - F_2 \cdot \sin(45^\circ) = 0$ $0,5 \cdot S_{AB} + S_{BC} = 44 \cdot \frac{\sqrt{2}}{2} \approx 31,11$ 2. Ось Y (вертикальная, вверх): $F_1 + S_{AB} \cdot \cos(\alpha_1) - F_2 \cdot \cos(\alpha_3) = 0$ $22 + S_{AB} \cdot \cos(30^\circ) - 44 \cdot \cos(45^\circ) = 0$ $22 + S_{AB} \cdot \frac{\sqrt{3}}{2} - 31,11 = 0$ $S_{AB} \cdot 0,866 = 9,11$ $S_{AB} \approx 10,52$ Теперь найдем S_BC из уравнения для оси X: $0,5 \cdot 10,52 + S_{BC} = 31,11$ $5,26 + S_{BC} = 31,11$ $S_{BC} \approx 25,85$ ### Графический метод Для графического решения строится силовой многоугольник (треугольник сил) в масштабе. Поскольку узел B находится в равновесии, сумма векторов сил $\vec{F_1} + \vec{F_2} + \vec{S_{AB}} + \vec{S_{BC}} = 0$ должна замыкаться. 1. Откладываем известный вектор F1 (вертикально вверх). 2. Из конца F1 откладываем вектор F2 (под углом 45 градусов). 3. Проводим линии действия S_AB (под углом 30 градусов к вертикали) и S_BC (горизонтально) до их пересечения. 4. Измеряем длины векторов и умножаем на масштабный коэффициент. **Ответ:** Усилие в стержне AB $\approx 10,52$ (растяжение), усилие в стержне BC $\approx 25,85$ (растяжение).
