Question

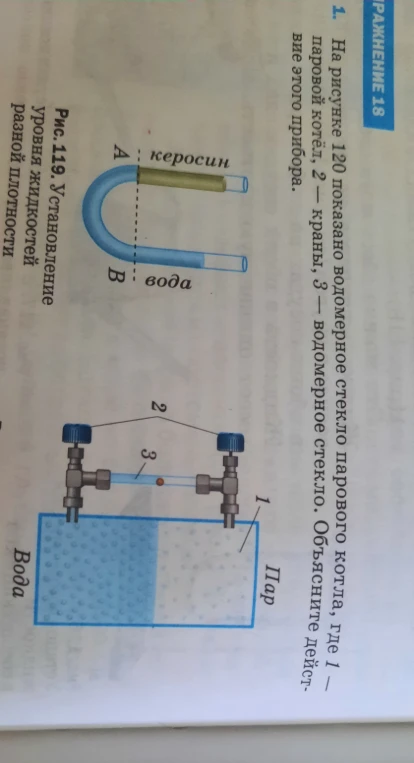

На рисунке 120 показано водомерное стекло парового котла, где 1 — паровой котёл, 2 — краны, 3 — водомерное стекло. Объясните действие этого прибора.

Accepted Answer

Водомерное стекло — это прибор, работающий по принципу сообщающихся сосудов.

1. Соединение с котлом: Стеклянная трубка (3) через краны (2) соединяется с паровым котлом (1) сверху и снизу.
2. Принцип сообщающихся сосудов: Внутри стеклянной трубки уровень воды всегда будет таким же, как уровень воды внутри самого котла. Это происходит потому, что поверхность воды в котле и в трубке находится под одинаковым давлением (давлением пара над водой).
3. Наблюдение: Таким образом, глядя на уровень воды в прозрачной трубке (водомерном стекле), машинист котла может легко определить, сколько воды находится в самом котле, не открывая его. Если уровень в трубке падает — значит, воды в котле становится меньше.

На рисунке 120 показано водомерное стекло парового котла, где 1 — паровой котёл, 2 — краны, 3 — водомерное стекло. Объясните действие этого прибора.
