Вопрос:

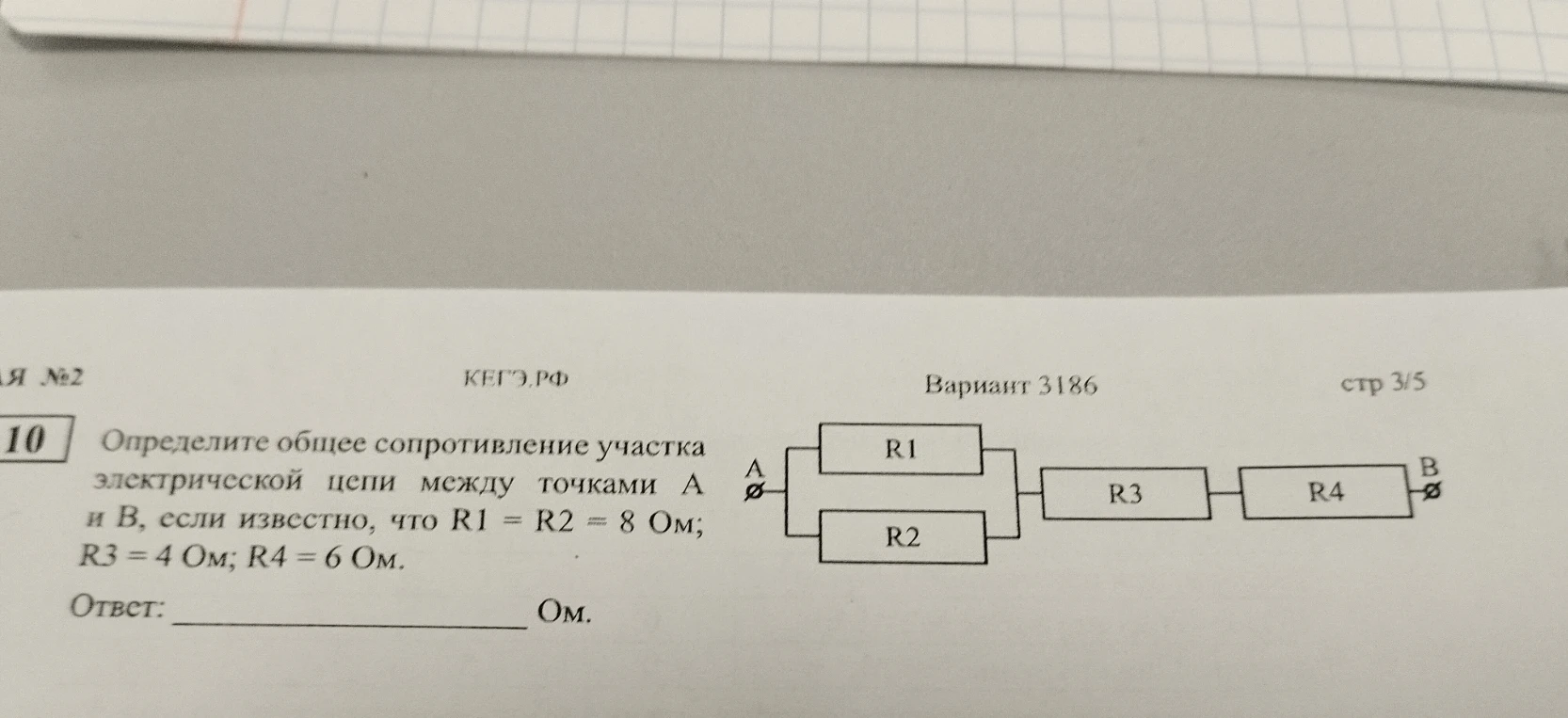

Определите общее сопротивление участка электрической цепи между точками A и B, если известно, что R1 = R2 = 8 Ом; R3 = 4 Ом; R4 = 6 Ом.

Фотография

Ответ ассистента

Для решения задачи разделим цепь на участки: 1. Найдём сопротивление параллельного участка с резисторами $R_1$ и $R_2$: Так как $R_1 = R_2 = 8\,Ом$, воспользуемся формулой для одинаковых резисторов: $R_{12} = \frac{R_1}{2} = \frac{8}{2} = 4\,Ом$. 2. Теперь цепь представляет собой последовательное соединение участка $R_{12}$, резистора $R_3$ и резистора $R_4$: $R_{общ} = R_{12} + R_3 + R_4$ $R_{общ} = 4 + 4 + 6 = 14\,Ом$. **Ответ: 14**
