Question

Как выглядят эта схема на бумаге

Accepted Answer

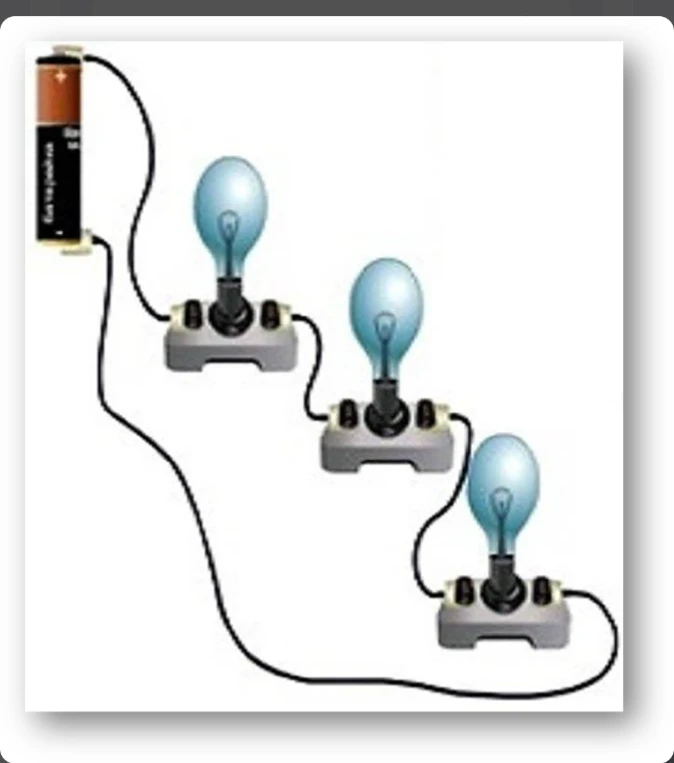

На рисунке изображена электрическая цепь, состоящая из источника тока (батарейки) и трёх ламп, соединённых последовательно (друг за другом). Чтобы начертить эту схему на бумаге, используй стандартные условные обозначения:

1. Источник тока (батарейка): две параллельные линии (длинная — плюс, короткая толстая — минус).
2. Лампа: круг с крестиком внутри.
3. Провода: прямые линии.

Схема:
Нужно нарисовать прямоугольник из проводов, в одну сторону которого встроен источник тока, а в другую (или последовательно по периметру) — три лампы одну за другой.

$\begin{array}{c} 	ext{—} \otimes 	ext{—} \otimes 	ext{—} \otimes 	ext{—} \ | \phantom{\otimes 	ext{—} \otimes 	ext{—} \otimes 	ext{—}} | \ 	ext{—} 	ext{—} 	ext{—} || 	ext{—} 	ext{—} 	ext{—} 	ext{—} \end{array}$

Ответ: Это последовательное соединение трёх ламп и источника тока.
