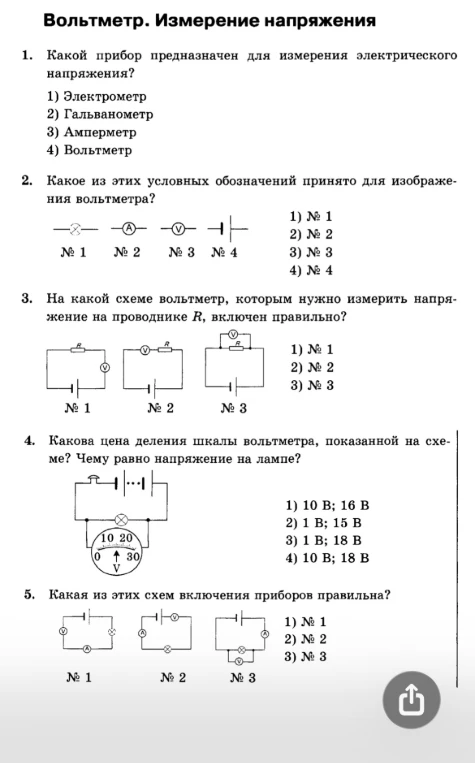

Вольтметр. Измерение напряжения. Какой прибор предназначен для измерения электрического напряжения?

Question

Вопрос:

Вольтметр. Измерение напряжения. Какой прибор предназначен для измерения электрического напряжения?

Фотография

Ответ ассистента

Accepted Answer

1. Для измерения электрического напряжения предназначен вольтметр. **Ответ: 4)** 2. Условное обозначение вольтметра на схемах — это круг с буквой «V» внутри (№ 3). **Ответ: 3)** 3. Для измерения напряжения на проводнике вольтметр подключают параллельно этому проводнику. На схеме № 3 вольтметр подключён параллельно резистору $R$. **Ответ: 3)** 4. Определим цену деления: вычтем из большего значения соседнее меньшее и разделим на число делений между ними. $C = \frac{10 - 0}{10} = 1\text{ В/дел}$. Стрелка стоит на три деления правее числа 10, значит: $U = 10 + 3 \cdot 1 = 13\text{ В}$. **Допущение:** Вероятно, в вариантах ответа опечатка, так как при цене деления $1\text{ В}$ стрелка показывает $13\text{ В}$, а в вариантах указаны другие числа. Если считать по шкале, где между 10 и 20 всего 5 делений, то цена деления $2\text{ В}$, а показание $10 + 3 \cdot 2 = 16\text{ В}$. При цене деления $2\text{ В}$ подходит вариант 1. **Ответ: 1)** 5. Правила включения приборов: амперметр (А) — последовательно, вольтметр (V) — параллельно. Этим условиям соответствует только схема № 2. **Ответ: 2)**
