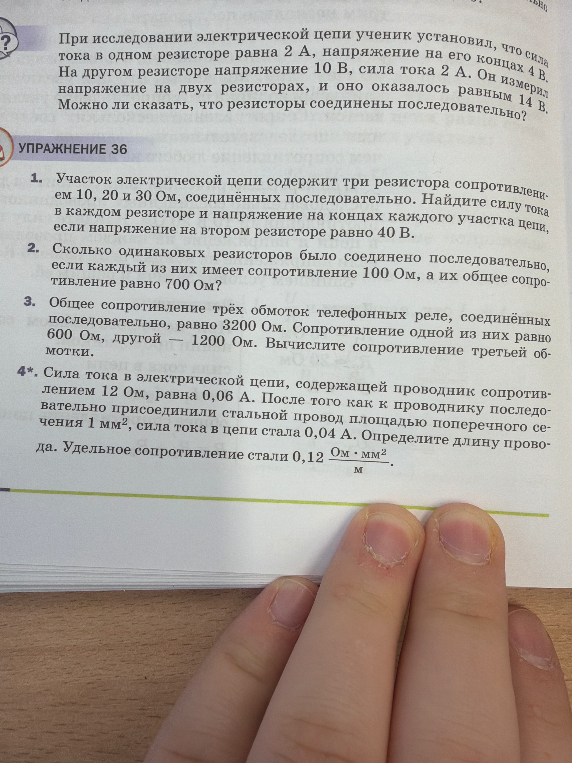

При исследовании электрической цепи ученик установил, что сила тока в одном резисторе равна 2 А, напряжение на его концах 4 В. На другом резисторе напряжение 10 В, сила тока 2 А. Он измерил напряжение на двух резисторах, и оно оказалось равным 14 В. Можно ли сказать, что резисторы соединены последовательно?

Фотография

Ответ ассистента

При последовательном соединении общее напряжение в цепи равно сумме напряжений на каждом из участков: $U = U_1 + U_2$. В твоём задании: $U_1 = 4\text{ В}$ $U_2 = 10\text{ В}$ $U_{\text{измеренное}} = 14\text{ В}$ Проверим: $4 + 10 = 14\text{ В}$. Так как сумма напряжений на отдельных резисторах совпадает с общим напряжением, а сила тока в обоих резисторах одинакова ($2\text{ А}$), это подтверждает признаки последовательного соединения. **Ответ: Да, можно.**
