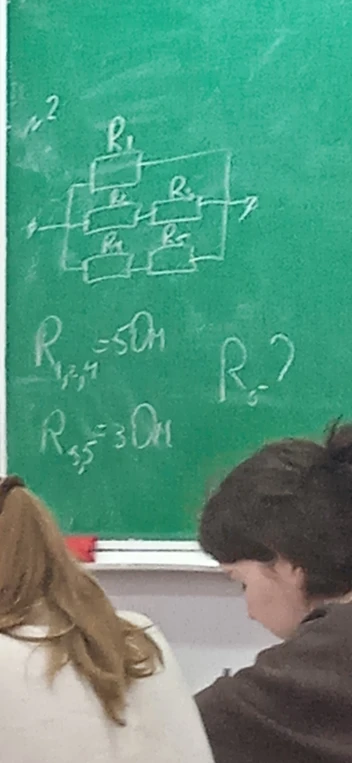

Найти сопротивление резистора R5 по заданной схеме и известному общему сопротивлению цепи.

Для решения задачи проанализируем схему смешанного соединения резисторов. Схема состоит из трёх параллельных ветвей: 1. Верхняя ветвь: резистор $R_{1}$. 2. Средняя ветвь: последовательно соединённые резисторы $R_{2}$ и $R_{3}$. 3. Нижняя ветвь: последовательно соединённые резисторы $R_{4}$ и $R_{5}$. **Дано:** $R_{1,2,3,4} = 5 \, \text{Ом}$ (вероятно, имеется в виду, что сопротивление каждого из этих резисторов равно 5 Ом) $R_{\text{общ}} = 3 \, \text{Ом}$ (на доске обозначено как $R_{уб,5}$, что обычно означает общее сопротивление всей цепи) $R_{5} - ?$ **Решение:** 1. Найдём сопротивление средней ветви ($R_{23}$): $R_{23} = R_{2} + R_{3} = 5 + 5 = 10 \, \text{Ом}$. 2. Найдём общее сопротивление верхней и средней ветвей ($R_{123}$), так как они соединены параллельно: $\frac{1}{R_{123}} = \frac{1}{R_{1}} + \frac{1}{R_{23}} = \frac{1}{5} + \frac{1}{10} = \frac{2+1}{10} = \frac{3}{10} \Rightarrow R_{123} = \frac{10}{3} \approx 3,33 \, \text{Ом}$. 3. Вся цепь представляет собой параллельное соединение группы (1,2,3) и нижней ветви (4,5): $\frac{1}{R_{\text{общ}}} = \frac{1}{R_{123}} + \frac{1}{R_{45}}$ $\frac{1}{3} = \frac{3}{10} + \frac{1}{R_{4} + R_{5}}$ 4. Вычислим значение для нижней ветви: $\frac{1}{5 + R_{5}} = \frac{1}{3} - \frac{3}{10} = \frac{10 - 9}{30} = \frac{1}{30}$ $5 + R_{5} = 30$ $R_{5} = 30 - 5 = 25 \, \text{Ом}$. **Ответ: 25 Ом.**
