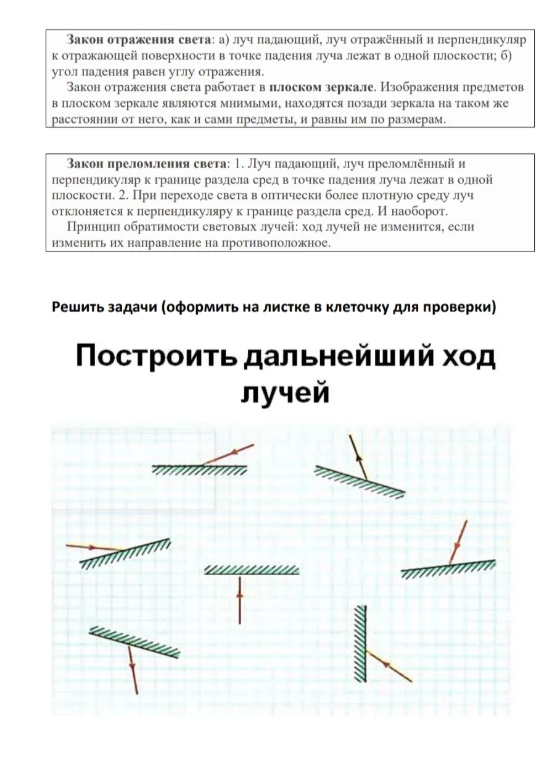

Построить дальнейший ход лучей

Для решения этих задач нужно использовать закон отражения света: угол падения $\alpha$ равен углу отражения $\beta$ ($\alpha = \beta$). Все углы отсчитываются от перпендикуляра (нормали), проведённого к поверхности зеркала в точке падения луча. **Инструкция по построению для каждого рисунка:** 1. В точке, где луч касается зеркала, проведи пунктирную линию строго перпендикулярно поверхности зеркала (нормаль). 2. Измерь угол между падающим лучом и этой нормалью (угол падения). 3. Отложи такой же угол с другой стороны от нормали и проведи выходящий луч (луч отражения). **Описание хода лучей для каждой ситуации на картинке:** * **Верхний левый (наклонное зеркало, луч сверху):** Проведи нормаль перпендикулярно зеркалу. Отражённый луч пойдёт вправо и вверх под тем же углом к нормали. * **Верхний правый (наклонное зеркало, луч слева):** Нормаль направлена влево-вверх. Луч отразится и уйдёт вниз-влево. * **Средний (горизонтальное зеркало, луч вертикально вниз):** Угол падения равен $0^{\circ}$ (луч совпадает с нормалью). Луч отразится точно назад по той же линии вверх. * **Средний правый (горизонтальное зеркало, луч под углом):** Проведи вертикальную нормаль. Отрази луч симметрично вправо-вверх. * **Нижний левый (наклонное зеркало, луч снизу):** Проведи нормаль перпендикулярно зеркалу вниз-влево. Отражённый луч пойдёт вниз и вправо. * **Нижний правый (вертикальное зеркало, луч под углом):** Проведи горизонтальную нормаль. Отражённый луч пойдёт влево-вниз.
