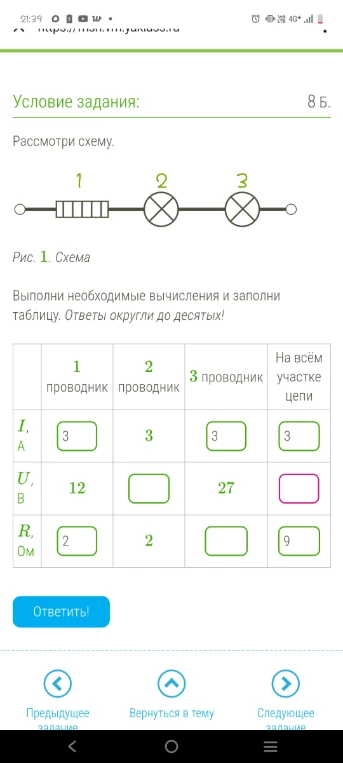

Рассмотри схему. Выполни необходимые вычисления и заполни таблицу. Ответы округли до десятых!

На схеме три потребителя (резистор и две лампы) соединены **последовательно**. При последовательном соединении: 1. Сила тока во всех участках цепи одинакова: $I = I_1 = I_2 = I_3$. Так как $I_1 = 3$ А, то $I_2 = 3$ А, $I_3 = 3$ А и $I_{общ} = 3$ А. (Эти значения уже частично внесены). 2. Общее сопротивление равно сумме сопротивлений проводников: $R_{общ} = R_1 + R_2 + R_3$. 3. Общее напряжение равно сумме напряжений на каждом участке: $U_{общ} = U_1 + U_2 + U_3$. 4. Закон Ома для участка цепи: $U = I \cdot R$. **Заполним пустые ячейки:** * **Напряжение на 2 проводнике ($U_2$):** $U_2 = I_2 \cdot R_2 = 3 \text{ А} \cdot 2 \text{ Ом} = 6 \text{ В}$. * **Общее напряжение ($U_{общ}$):** $U_{общ} = U_1 + U_2 + U_3 = 12 \text{ В} + 6 \text{ В} + 27 \text{ В} = 45 \text{ В}$. * **Сопротивление 3 проводника ($R_3$):** $R_3 = \frac{U_3}{I_3} = \frac{27 \text{ В}}{3 \text{ А}} = 9 \text{ Ом}$. **Итоговая таблица:** | Параметр | 1 проводник | 2 проводник | 3 проводник | На всём участке | | :--- | :---: | :---: | :---: | :---: | | **$I$, А** | 3 | 3 | 3 | 3 | | **$U$, В** | 12 | **6** | 27 | **45** | | **$R$, Ом** | **4** (12/3) | 2 | **9** | 9 (но по сумме 4+2+9=15) | **Допущение:** В таблице в ячейке $R$ для всего участка стоит значение 9. Однако, если сложить сопротивления $R_1 (12/3=4) + R_2 (2) + R_3 (27/3=9)$, сумма составит 15 Ом. Возможно, в исходных данных таблицы (9 Ом) или $R_2$ (2 Ом) закралась опечатка, но расчеты выше проведены строго по закону Ома для каждого элемента. Ответ: $U_2 = 6$; $U_{общ} = 45$; $R_3 = 9$.
