Question

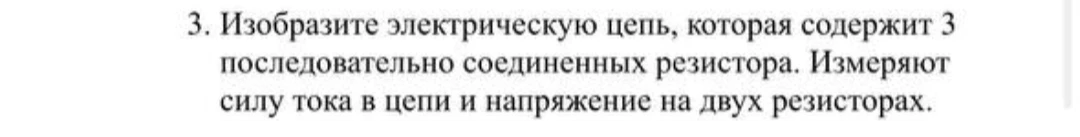

Изобразите электрическую цепь, которая содержит 3 последовательно соединенных резистора. Измеряют силу тока в цепи и напряжение на двух резисторах.

Accepted Answer

Для изображения такой электрической цепи воспользуемся стандартными обозначениями:

1. Резисторы ($R_1, R_2, R_3$) изображаются в виде прямоугольников и соединяются друг за другом (последовательно).
2. Амперметр ($A$) для измерения силы тока включается в цепь последовательно (в любое место общего провода, так как при последовательном соединении сила тока везде одинакова).
3. Вольтметр ($V$) для измерения напряжения на двух резисторах подключается параллельно к участку, состоящему из этих двух резисторов.
4. Источник тока, ключ и соединительные провода дополняют схему.

Описание схемы:
- Нарисуй горизонтальную линию (провод).
- На ней последовательно один за другим расположи амперметр и три прямоугольника-резистора.
- К выводам первого и второго резисторов (или второго и третьего) сверху «накинь» провода, ведущие к вольтметру, чтобы он был подключен параллельно этой паре.
- Замкни цепь через источник питания и выключатель.
