Вопрос:

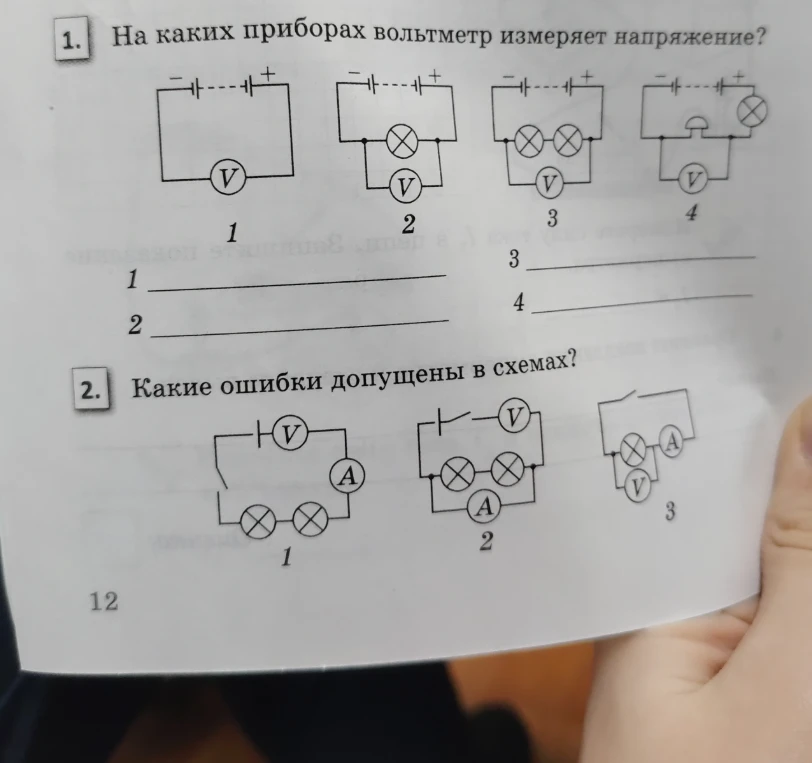

1. На каких приборах вольтметр измеряет напряжение? 2. Какие ошибки допущены в схемах?

Фотография

Ответ ассистента

1. На каких приборах вольтметр измеряет напряжение? Вольтметр всегда подключается параллельно тому участку цепи, на котором нужно измерить напряжение. 1. На источнике тока (гальваническом элементе/батарее). 2. На лампе. 3. На двух последовательно соединённых лампах. 4. На звонке. 2. Какие ошибки допущены в схемах? 1. Вольтметр включён в цепь последовательно, а амперметр — параллельно лампам. Должно быть наоборот: амперметр последовательно, вольтметр параллельно. 2. Амперметр подключён параллельно источнику тока и лампам (короткое замыкание для измерительного прибора), а вольтметр включён последовательно в основную цепь. 3. Вольтметр включён последовательно с лампой, а амперметр подключён параллельно лампе. Это приведёт к тому, что ток в цепи будет очень мал из-за высокого сопротивления вольтметра, а амперметр может показать ток короткого замыкания для этого участка.
