Вопрос:

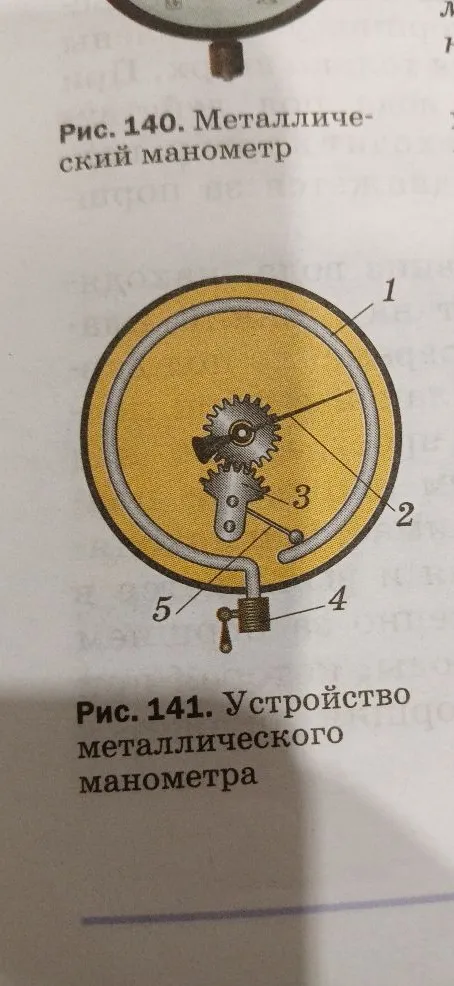

Рис. 141. Устройство металлического манометра

Рис. 141. Устройство металлического манометра
Фотография

Ответ ассистента

На рисунке 141 изображена схема устройства металлического манометра (манометра с трубкой Бурдона). Основные части прибора под цифрами: 1. **Полая металлическая трубка** (согнутая в дугу) — при увеличении давления внутри она распрямляется. 2. **Зубчатое колесо** (шестерня) — передаёт движение на стрелку прибора. 3. **Рычаг** (передаточный механизм) — связывает конец трубки с зубчатым сектором. 4. **Кран** (штуцер) — через него манометр соединяется с сосудом, давление в котором нужно измерить. 5. **Стрелка** — указывает значение давления на шкале (на данной схеме показана ось, на которой она крепится).
