1. На каких приборах измеряет вольтметр напряжение? 2. Какие ошибки допущены во всех трех схемах? 3. Напишите буквы, которыми обозначаются физические величины и единицы их измерения. 4. 1 Ом - это

Question

Вопрос:

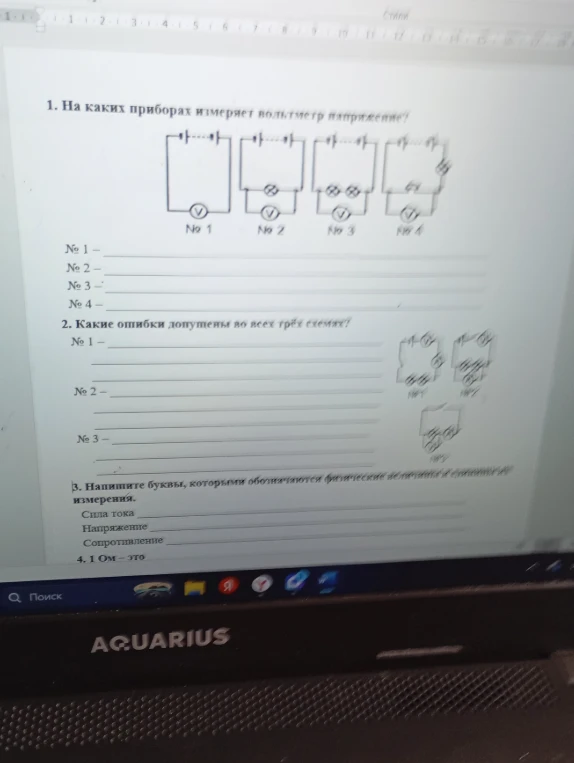

1. На каких приборах измеряет вольтметр напряжение? 2. Какие ошибки допущены во всех трех схемах? 3. Напишите буквы, которыми обозначаются физические величины и единицы их измерения. 4. 1 Ом - это

Фотография

Ответ ассистента

Accepted Answer

**1. На каких приборах измеряет вольтметр напряжение?** Вольтметр всегда измеряет напряжение на том участке цепи, к которому он подключён параллельно. № 1 — На источнике тока. № 2 — На лампе. № 3 — На двух лампах сразу (на всём участке с лампами). № 4 — На одной из двух параллельно соединённых ламп (на этом участке напряжение одинаково). **2. Какие ошибки допущены во всех трёх схемах?** № 1 — Вольтметр включён в цепь последовательно (должен быть параллельно). № 2 — Амперметр включён параллельно лампе (должен быть последовательно). № 3 — Нарушена полярность подключения приборов (плюс прибора должен идти к плюсу источника) или отсутствует замыкающий ключ в цепи. **3. Напишите буквы, которыми обозначаются физические величины и единицы их измерения.** Сила тока — $I$, измеряется в Амперах ($А$). Напряжение — $U$, измеряется в Вольтах ($В$). Сопротивление — $R$, измеряется в Омах ($Ом$). **4. 1 Ом — это...** Ответ: Сопротивление такого проводника, в котором при напряжении 1 Вольт на концах устанавливается сила тока 1 Ампер. ($1\,Ом = \frac{1\,В}{1\,А}$)
