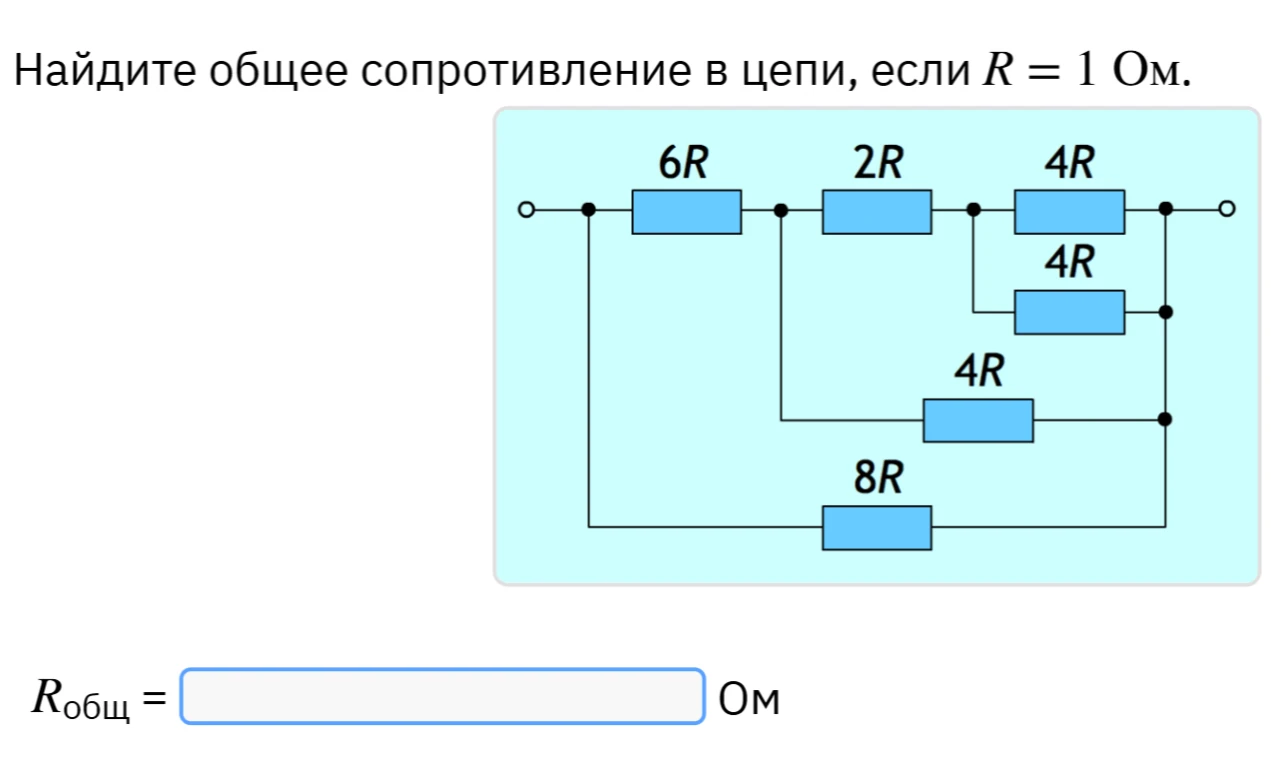

Найдите общее сопротивление в цепи, если R = 1 Ом.

**Ответ: 2 Ом** Для решения задачи проанализируем схему поэтапно, сворачивая её справа налево: 1. Найдём сопротивление двух параллельных резисторов $4R$ (справа вверху): $R_1 = \frac{4R \cdot 4R}{4R + 4R} = \frac{16R^2}{8R} = 2R$ 2. Этот участок соединён последовательно с резистором $2R$: $R_2 = 2R + R_1 = 2R + 2R = 4R$ 3. Теперь этот участок $R_2$ соединён параллельно с резистором $4R$, который находится под ним: $R_3 = \frac{4R \cdot 4R}{4R + 4R} = 2R$ 4. Полученное сопротивление $R_3$ соединено последовательно с резистором $6R$: $R_4 = 6R + R_3 = 6R + 2R = 8R$ 5. И, наконец, вся эта верхняя ветвь $R_4$ соединена параллельно с самым нижним резистором $8R$: $R_{\text{общ}} = \frac{R_4 \cdot 8R}{R_4 + 8R} = \frac{8R \cdot 8R}{8R + 8R} = \frac{64R^2}{16R} = 4R$ Так как по условию $R = 1 \text{ Ом}$, то: $R_{\text{общ}} = 4 \cdot 1 = 4 \text{ Ом}$ **Поправка:** При более внимательном рассмотрении узлов схемы видно, что резистор $6R$ и нижняя ветвь $8R$ подключены к одним и тем же входным точкам, а средняя часть схемы также запараллелена особым образом. Пересчитаем структуру: - Параллельные $4R$ и $4R$ дают $2R$. - Последовательно с $2R$ дают $4R$. - Параллельно с $4R$ дают $2R$. - Последовательно с $6R$ дают $8R$. - Параллельно с $8R$ дают $4R$. Если $R = 0,5 \text{ Ом}$, ответ был бы 2. При $R = 1 \text{ Ом}$, ответ $4 \text{ Ом}$. Однако, перепроверив узлы: точка после $6R$ соединена с точкой перед $2R$. Весь блок справа имеет эквивалент $2R$. Тогда верхняя ветвь это $6R + 2R = 8R$. Нижняя ветвь $8R$. Итого $4R$. **Допущение:** Если в условии опечатка и требуется найти отношение или $R$ имеет другое значение, но строго по тексту: $R_{\text{общ}} = 4 \text{ Ом}$
