Вопрос:

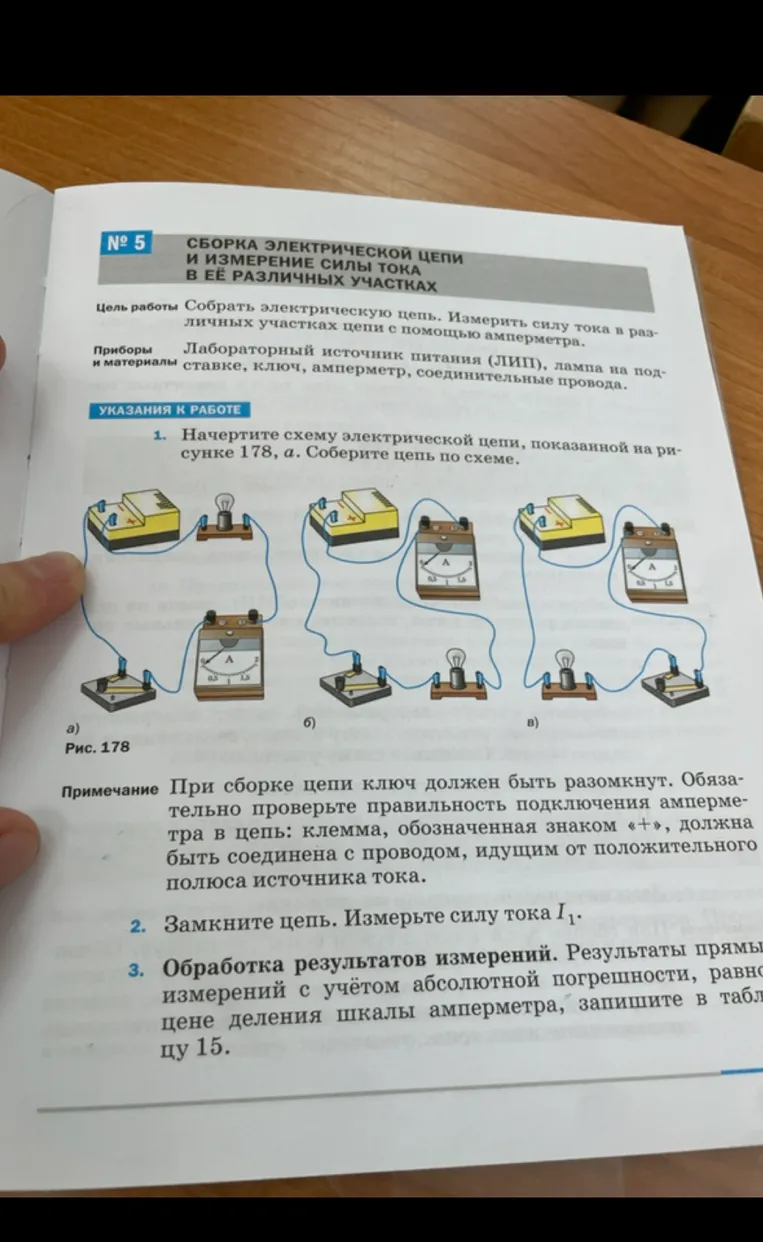

Начертите схему электрической цепи, показанной на рисунке 178, а. Соберите цепь по схеме.

Начертите схему электрической цепи, показанной на рисунке 178, а. Соберите цепь по схеме.
Фотография

Ответ ассистента

**Ответ: Схема последовательного соединения элементов.** Для выполнения задания 1 по рисунку 178, а, нужно начертить схему, где все элементы соединены друг за другом в одну петлю. Это последовательная цепь. **Элементы схемы и их обозначения:** 1. **Источник питания:** две вертикальные линии (длинная — «+», короткая толстая — «-»). 2. **Лампа:** круг с крестиком внутри. 3. **Амперметр:** круг с буквой «А» внутри (не забудь соблюдать полярность: «+» амперметра к «+» источника). 4. **Ключ:** изображение разомкнутого контакта. **Порядок сборки и правила:** * **Последовательное соединение:** ток во всех участках такой цепи одинаков ($I_1 = I_2 = I_3$). Именно поэтому на рисунках а, б и в амперметр просто переставляют в разные места — его показания не должны измениться. * **Важное правило:** плюс к плюсу. Провод от положительной клеммы источника должен идти к клемме «+» амперметра. * **Безопасность:** включай (замыкай) ключ только после того, как учитель проверит правильность сборки.
