Question

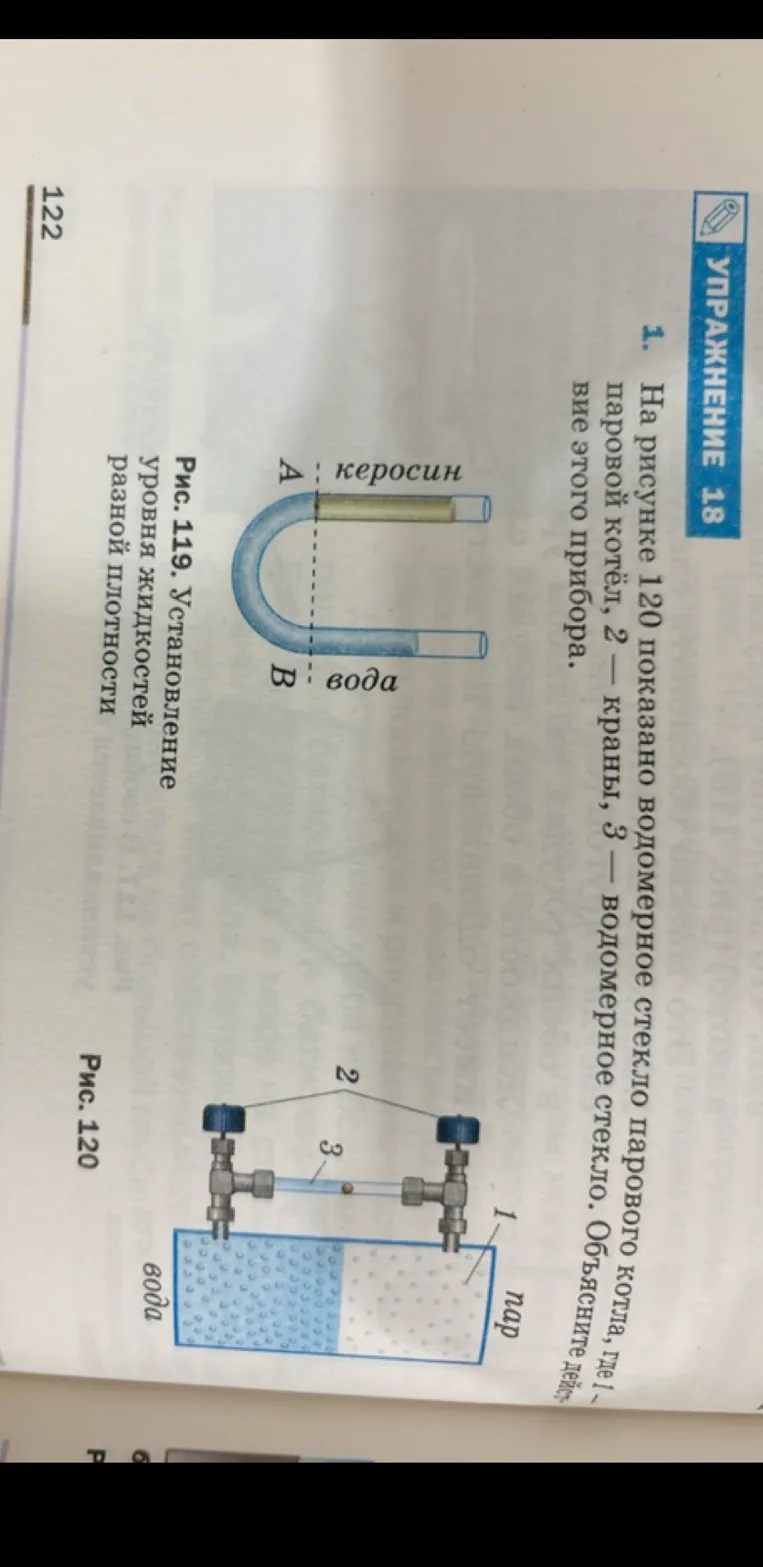

На рисунке 120 показано водомерное стекло парового котла, где 1 — паровой котел, 2 — краны, 3 — водомерное стекло. Объясните действие этого прибора.

Accepted Answer

Ответ: Прибор работает на принципе сообщающихся сосудов. Вода в паровом котле и в водомерном стекле устанавливается на одном уровне, так как давление над поверхностью воды в обоих сосудах одинаково (оно создается паром из котла), а плотность жидкости неизменна.

Объяснение:
1. Сообщающиеся сосуды — это сосуды, соединенные между собой ниже уровня жидкости.
2. В данном случае котел и трубка (водомерное стекло) соединены кранами (2). Верхний кран соединяет воздушное/паровое пространство котла с трубкой, а нижний — водяное.
3. Согласно закону сообщающихся сосудов, в сосудах, содержащих однородную жидкость, уровни этой жидкости будут одинаковыми, если давление над жидкостью в обоих сосудах равно.
4. Так как через верхний кран пар свободно проходит в трубку, давление в котле и в трубке над водой становится одинаковым. В результате уровень воды в прозрачном стекле (3) точно показывает уровень воды внутри закрытого непрозрачного котла (1).
