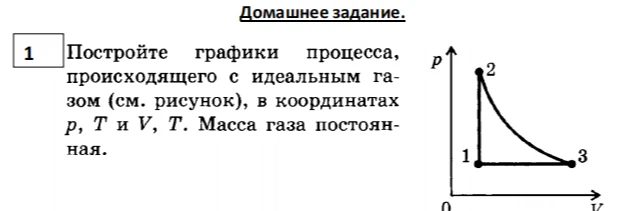

Постройте графики процесса, происходящего с идеальным газом (см. рисунок), в координатах p, T и V, T. Масса газа постоянная.

**Ответ: Процесс состоит из изохорного нагревания (1-2) и изотермического расширения (2-3).** **Анализ процессов на графике $p, V$:** 1. **Участок 1–2:** Линия вертикальна, значит, объём $V = \text{const}$ (изохорный процесс). Давление $p$ растёт, значит, согласно закону Шарля ($\frac{p}{T} = \text{const}$), температура $T$ тоже растёт. 2. **Участок 2–3:** Изотерма (гипербола), значит, температура $T = \text{const}$ (изотермический процесс). Давление $p$ уменьшается, а объём $V$ увеличивается. 3. **Участок 3-1:** (Если рассматривать цикл) Горизонтальная линия, $p = \text{const}$ (изобарный процесс). Объём уменьшается, температура падает. **Построение в новых координатах:** * **Координаты $p, T$:** 1–2: Лучик из начала координат (так как $p \sim T$ при $V = \text{const}$). Стрелка вверх (рост $p$ и $T$). 2–3: Вертикальный отрезок вниз (так как $T = \text{const}$, а $p$ падает). * **Координаты $V, T$:** 1–2: Горизонтальный отрезок вправо (так как $V = \text{const}$, а $T$ растёт). 2–3: Вертикальный отрезок вверх (так как $T = \text{const}$, а $V$ растёт). :::div .chart-container @chart-pt::: :::div .chart-container @chart-vt:::
