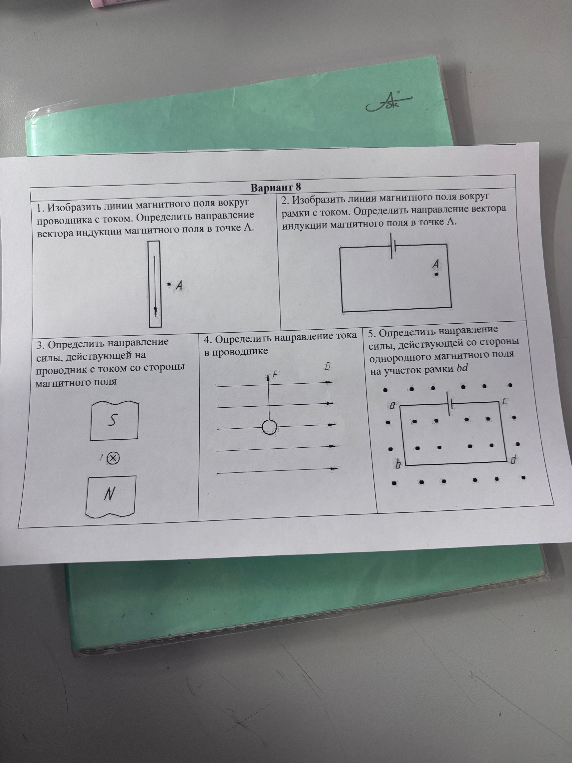

Вариант 8. 1. Изобразить линии магнитного поля вокруг проводника с током. Определить направление вектора индукции магнитного поля в точке A.

**Ответ:** 1. Линии магнитного поля представляют собой концентрические окружности вокруг проводника. По правилу правой руки (большой палец по току вниз), магнитные линии направлены по часовой стрелке. В точке $A$ вектор магнитной индукции $\vec{B}$ направлен **«от нас» (за плоскость чертежа)**, обозначается знаком $\otimes$. 2. Линии магнитного поля выходят из плоскости рамки внутри неё и входят снаружи. Ток течёт от «+» к «-» (по часовой стрелке). По правилу правой руки для витка, внутри рамки поле направлено «от нас», а снаружи (где точка $A$) — **«к нам» (из плоскости чертежа)**, обозначается знаком $\odot$. 3. Используем правило левой руки: линии $\vec{B}$ идут от $N$ к $S$ (вверх). Ток $I$ направлен «от нас» ($\otimes$). Располагаем ладонь так, чтобы линии поля входили в неё (ладонью вниз), четыре пальца — по току (от себя). Тогда отставленный большой палец укажет направление силы Ампера — **влево**. 4. Используем правило левой руки: линии $\vec{B}$ направлены вправо, сила $F$ направлена вверх. Ладонь разворачиваем влево (навстречу линиям поля), большой палец вверх. Четыре пальца укажут направление тока — **«от нас» (за плоскость чертежа)**, обозначается знаком $\otimes$. 5. Участок $bd$ находится в магнитном поле, направленном «к нам» ($\odot$). Ток течёт от плюса к минусу, значит, на участке $bd$ он направлен вправо (от $b$ к $d$). По правилу левой руки: ладонь располагаем к себе (чтобы точки $\odot$ входили в неё), четыре пальца — вправо по току. Большой палец укажет направление силы Ампера — **вниз**.
