Question

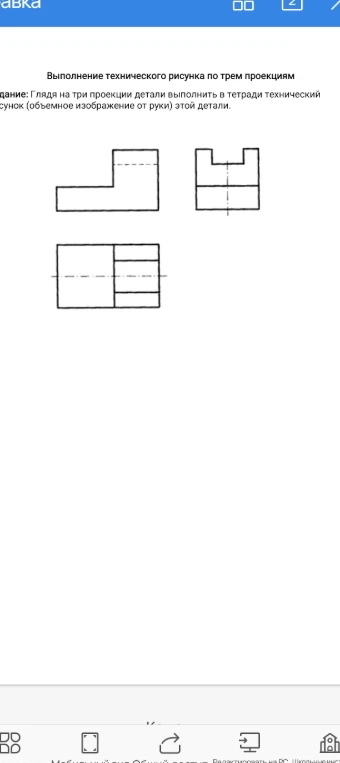

Глядя на три проекции детали выполнить в тетради технический рисунок (объемное изображение от руки) этой детали.

Accepted Answer

Ответ: для выполнения технического рисунка необходимо объединить данные трёх проекций в объёмную деталь.

Описание формы детали:
1.  Основание: Деталь имеет Г-образный профиль (вид слева). Она состоит из плоской нижней плиты и вертикального блока в задней части.
2.  Вырез: В вертикальном блоке сверху сделан прямоугольный вырез (паз), что отчетливо видно на виде спереди (справа вверху на чертеже).
3.  Вид сверху: Подтверждает, что деталь прямоугольная в плане, а линии в правой части соответствуют краям паза и выступов.

Этапы выполнения рисунка от руки:
1. Построй изометрические оси (под углом $30^{\circ}$ к горизонтали или просто «на глаз», чтобы передать объем).
2. Наметь общие габариты детали в виде параллелепипеда.
3. «Отрежь» лишнее, чтобы получить Г-образную форму.
4. На вертикальной части детали вырежь прямоугольный паз по центру.
5. Обведи видимый контур детали более жирной линией, чтобы придать чертежу законченный вид.
