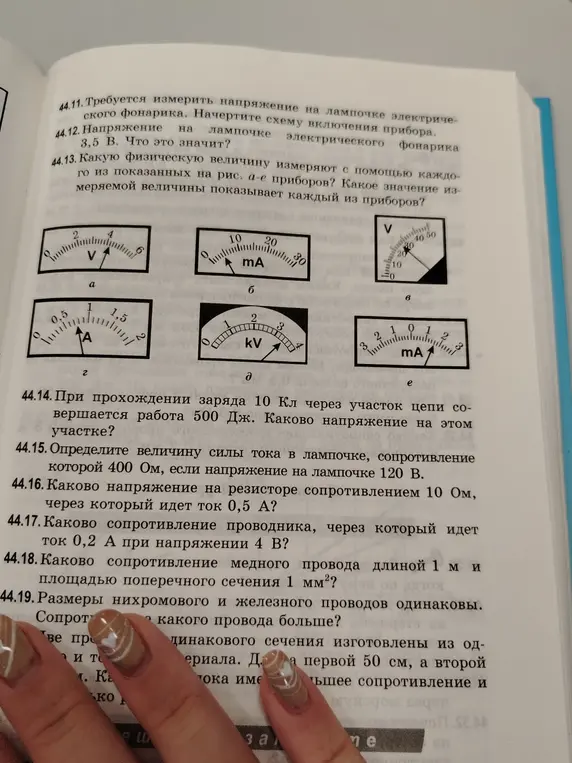

Определи значения измеряемых величин по приборам на рисунке и реши задачи про напряжение, силу тока и сопротивление.

44.12. Напряжение 3,5 В означает, что электрическое поле совершает работу 3,5 Джоуля при перемещении заряда в 1 Кулон через лампочку. 44.13. Давай посмотрим на каждый прибор: a) Вольтметр, показывает напряжение около 4,5 В. b) Миллиамперметр, показывает силу тока около 6 мА. c) Вольтметр, показывает напряжение около 28 В. d) Амперметр, показывает силу тока около 0,8 А. e) Миллиамперметр, показывает силу тока около 1,2 мА. 44.14. Напряжение можно найти по формуле $U = A/q$, где $A$ - работа, $q$ - заряд. Подставляем значения: $U = 500 \text{ Дж} / 10 \text{ Кл} = 50 \text{ В}$. **Ответ: 50 В** 44.15. Силу тока можно найти по закону Ома: $I = U/R$, где $U$ - напряжение, $R$ - сопротивление. Подставляем значения: $I = 120 \text{ В} / 400 \text{ Ом} = 0,3 \text{ А}$. **Ответ: 0,3 А** 44.16. Напряжение на резисторе можно найти по закону Ома: $U = I \cdot R$, где $I$ - ток, $R$ - сопротивление. Подставляем значения: $U = 0,5 \text{ А} \cdot 10 \text{ Ом} = 5 \text{ В}$. **Ответ: 5 В** 44.17. Сопротивление проводника можно найти по закону Ома: $R = U/I$, где $U$ - напряжение, $I$ - ток. Подставляем значения: $R = 4 \text{ В} / 0,2 \text{ А} = 20 \text{ Ом}$. **Ответ: 20 Ом** 44.18. Сопротивление медного провода можно найти по формуле: $R = \rho \cdot L / A$, где $\rho$ - удельное сопротивление меди (примерно $1.7 \cdot 10^{-8} \text{ Ом} \cdot \text{м}$), $L$ - длина (1 м), $A$ - площадь поперечного сечения ($1 \text{ мм}^2 = 10^{-6} \text{ м}^2$). Подставляем значения: $R = 1.7 \cdot 10^{-8} \cdot 1 / 10^{-6} = 0.017 \text{ Ом}$. **Ответ: 0,017 Ом** 44.19. Сопротивление нихромового провода больше, так как удельное сопротивление нихрома значительно выше, чем у железа.
