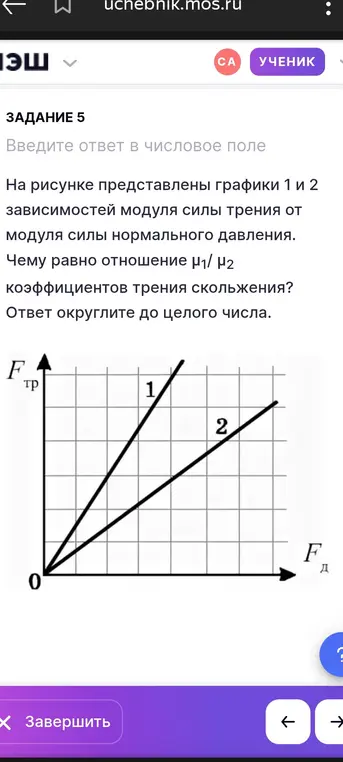

Определи отношение коэффициентов трения скольжения по графикам зависимости модуля силы трения от модуля силы нормального давления.

Привет! Давай решим эту задачу вместе. Из графиков видно, что сила трения прямо пропорциональна силе нормального давления. Коэффициент трения скольжения $\mu$ — это отношение силы трения к силе нормального давления: $\mu = \frac{F_{тр}}{F_{д}}$. Чтобы найти отношение $\frac{\mu_1}{\mu_2}$, нам нужно взять любые точки на графиках 1 и 2 и посмотреть, какие значения силы трения соответствуют одному и тому же значению силы нормального давления. Например, возьмем силу нормального давления $F_{д} = 1$ (условно, в клетках). Тогда из графика видно, что: - Для графика 1 сила трения $F_{тр1} = 2$; - Для графика 2 сила трения $F_{тр2} = 1$. Тогда: $\mu_1 = \frac{F_{тр1}}{F_{д}} = \frac{2}{1} = 2$ $\mu_2 = \frac{F_{тр2}}{F_{д}} = \frac{1}{1} = 1$ Отношение коэффициентов трения: $\frac{\mu_1}{\mu_2} = \frac{2}{1} = 2$ **Ответ: 2**
