Физика, Метод Кирхгофа

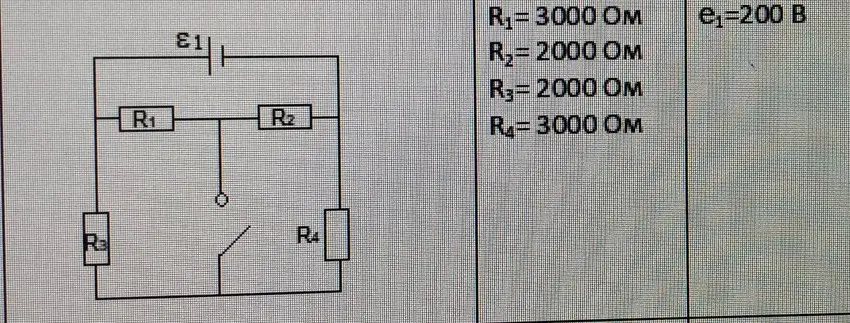

Привет! Давай разберемся с этой схемой, используя метод Кирхгофа.

1. Определение токов и контуров

• Начнем с обозначения токов. Пусть ток, идущий через резистор R1, будет I1, через R2 - I2, через R3 - I3, и через R4 - I4.
• Выберем два замкнутых контура. Например:
  • Контур 1: E1 - R1 - R3
  • Контур 2: R2 - R4

2. Запись уравнений по первому правилу Кирхгофа (для узлов)

• В узле, где сходятся R1, R2 и провод к ключу, имеем: I1 + I2 = I3 + I4. Если ключ разомкнут, то I3 = I4 = 0. Если ключ замкнут, то токи распределяются.

3. Запись уравнений по второму правилу Кирхгофа (для контуров)

• Для контура 1: E1 - I1 * R1 - I3 * R3 = 0
• Для контура 2: I2 * R2 - I4 * R4 = 0

4. Решение системы уравнений

• У нас есть значения: E1 = 200 В, R1 = 3000 Ом, R2 = 2000 Ом, R3 = 2000 Ом, R4 = 3000 Ом.

  • Подставим значения в уравнения контуров:
    • 200 - 3000 * I1 - 2000 * I3 = 0
    • 2000 * I2 - 3000 * I4 = 0
  • Решим систему уравнений. Сначала рассмотрим случай, когда ключ разомкнут. В этом случае, I3 = I4 = 0.
  • Тогда I1 = 200 / 3000 = 0.067 А
  • I2 = 0 (так как цепь разомкнута)
  • Если ключ замкнут, то задача становится сложнее и требует более детального анализа схемы и дополнительных уравнений.

Итог: Когда ключ разомкнут, ток I1 равен 0.067 А, а ток I2 равен 0. Если ключ замкнут, нужно дополнительно учитывать сопротивление между точками соединения R3 и R4 через ключ.
