Решить задачу, используя законы Кирхгофа

Привет! Давай решим эту задачу по физике, используя законы Кирхгофа.

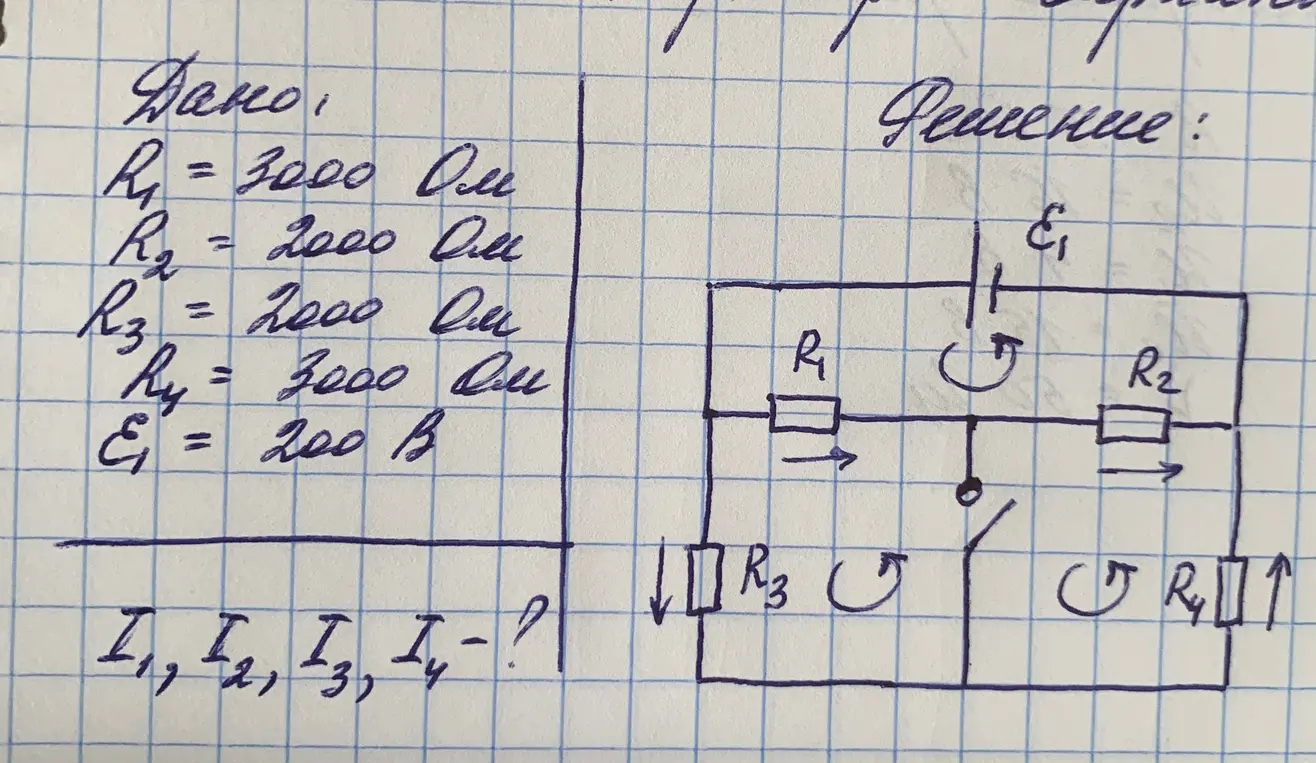

Дано: * R1 = 3000 Ом * R2 = 2000 Ом * R3 = 2000 Ом * R4 = 3000 Ом * E1 = 200 В

Найти: I1, I2, I3, I4

Решение:

1. Первый закон Кирхгофа (для узлов): Сумма токов, входящих в узел, равна сумме токов, выходящих из него.
2. Второй закон Кирхгофа (для контуров): В любом замкнутом контуре алгебраическая сумма напряжений равна нулю.

Предположим, что токи текут в направлениях, указанных на схеме. Составим уравнения на основе законов Кирхгофа.

Узел 1 (верхний): I1 = I2 + I3

Узел 2 (нижний): I3 + I4 = I1

Контур 1 (левый): E1 - I1 * R1 - I3 * R3 = 0 200 - 3000 * I1 - 2000 * I3 = 0

Контур 2 (правый): -I2 * R2 + I4 * R4 = 0 -2000 * I2 + 3000 * I4 = 0

Теперь у нас есть система уравнений:

1. I1 = I2 + I3
2. I3 + I4 = I1
3. 200 - 3000 * I1 - 2000 * I3 = 0
4. -2000 * I2 + 3000 * I4 = 0

Решим эту систему уравнений. Сначала выразим I2 через I4 из уравнения (4):

I2 = (3000/2000) * I4 = 1.5 * I4

Теперь подставим это выражение в уравнение (1):

I1 = 1.5 * I4 + I3

Подставим это выражение для I1 в уравнение (3):

200 - 3000 * (1.5 * I4 + I3) - 2000 * I3 = 0 200 - 4500 * I4 - 3000 * I3 - 2000 * I3 = 0 200 - 4500 * I4 - 5000 * I3 = 0

Из уравнения (2) выразим I3:

I3 = I1 - I4

Подставим это в последнее уравнение:

200 - 4500 * I4 - 5000 * (I1 - I4) = 0 200 - 4500 * I4 - 5000 * I1 + 5000 * I4 = 0 200 + 500 * I4 - 5000 * I1 = 0

Теперь выразим I1 через I4:

I1 = (200 + 500 * I4) / 5000 = 0.04 + 0.1 * I4

Используем уравнение (1) еще раз:

I1 = I2 + I3 = 1.5 * I4 + I3 0. 04 + 0.1 * I4 = 1.5 * I4 + I3 I3 = 0.04 + 0.1 * I4 - 1.5 * I4 = 0.04 - 1.4 * I4

Теперь подставим I1 и I3 в уравнение (3):

200 - 3000 * (0.04 + 0.1 * I4) - 2000 * (0.04 - 1.4 * I4) = 0 200 - 120 - 300 * I4 - 80 + 2800 * I4 = 0 0 = -2500 * I4

I4 = 0

Если I4 = 0, то I2 = 1.5 * 0 = 0.

I1 = 0.04 + 0.1 * 0 = 0.04 A

I3 = 0.04 - 1.4 * 0 = 0.04 A

Ответ: * I1 = 0.04 A * I2 = 0 A * I3 = 0.04 A * I4 = 0 A
